Az építőanyag-gyártás területén megnőtt a nagy kapacitású AAC (Autoclaved Aerated Concrete) lemezek iránti kereslet, amit a könnyű, tűzálló és szerkezetileg szilárd építőelemek iránti igény okoz. Ezzel a megnövekedett termelési kapacitással megnövekedett felelősség a személyzet és az eszközök védelmében. Amikor a nagy kapacitású AAC lapgyártó berendezésekről beszélünk, a beszélgetésnek a pusztán kimeneti számokról a működésüket szabályozó bonyolult biztonsági keretekre kell terelnie.
Mi a Zenithnél évtizedeket töltöttünk e rendszerek finomításával, és a biztonságot nem utólagos gondolatként, hanem alapvető tervezési elvként építjük be. A ma bevezetett szabványok a gépészet, a valós idejű megfigyelés és a hibamentes protokollok kifinomult keveréke, amelyek célja a nagynyomású és magas hőmérsékletű gyártási környezetekben rejlő kockázatok mérséklése.
Ezeknek a biztonsági előírásoknak a megértése alapvető fontosságú az üzemvezetők és a befektetők számára. Ez a különbség a pusztán működő létesítmény és a fenntarthatóan működő létesítmény között. Berendezéseink elsődleges biztonsági architektúrája olyan kockázatokat kezel, mint az autoklávokban lévő túlnyomás, a vezérlőpanelek elektromos veszélyei és a vágósorok mechanikai meghibásodásai. Betartjuk és túllépjük az olyan nemzetközi normákat, mint az ISO 12100 (kockázatértékelés) és a nyomástartó edényekre vonatkozó speciális irányelvek.
Üzemünk ezeket a szabványokat közvetlenül a hidraulikus és pneumatikus rendszerekbe integrálja, biztosítva, hogy aAAC lap gyártósor berendezésekmegfelel a modern biztonsági auditok szigorú követelményeinek. Ez az elkötelezettség nemcsak megvédi a munkaerőt, hanem maximalizálja az üzemidőt a katasztrofális meghibásodások megelőzésével, és biztosítja, hogy a nagy kapacitással kapcsolatos céljai megingathatatlan megbízhatósággal teljesüljenek.

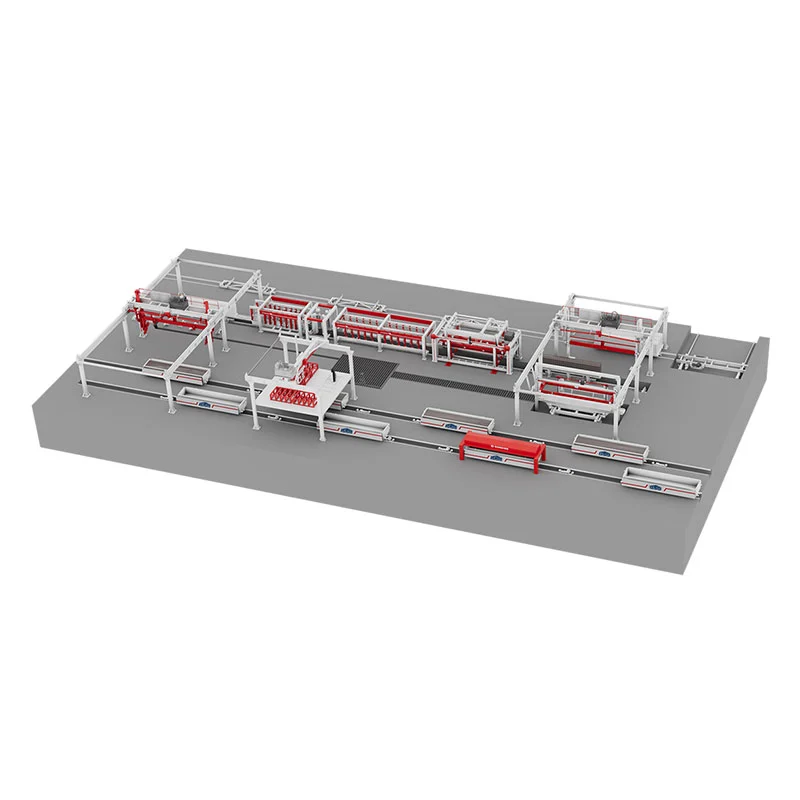

A vágósor minden AAC lemezgyártó létesítmény szíve, ahol a félszilárd betont precízen, meghatározott méretekre vágják. Nagy kapacitású környezetben az ezekhez a műveletekhez szükséges sebesség és erő jelentős kockázatokat rejt magában. E kockázatok csökkentésére irányuló megközelítésünk egy többrétegű biztonsági architektúrát foglal magában, amely a fizikai védelemmel kezdődik és az intelligens géplogikáig terjed. Az elsődleges szempont a mozgó alkatrészekkel, például nagy szakítószilárdságú vágóhuzalokkal, keresztirányú vágókésekkel és forgó kefékkel való emberi érintkezés megakadályozása.
A 2006/42/EK gépi irányelvnek szigorúan betartva, fix védőburkolatokat alkalmazunk reteszelő kapcsolókkal, amelyek azonnal leállítanak minden mozgást, ha egy panelt kinyitnak. Ezenkívül a vészleállító rendszert az ISO 13849 szabvány szerint "3. kategória" konfigurációban tervezték, ami azt jelenti, hogy a biztonsági áramkör egyetlen meghibásodása nem vezet a biztonsági funkció elvesztéséhez.
A fizikai akadályokon túl a gyárunkból származó AAC lapgyártó gépsor fejlett érzékelőtechnológiát alkalmaz a működés biztonsága érdekében. Fényfüggönyöket és lézerszkennereket integrálunk az anyagok be- és kilépési pontjain. Ezek láthatatlan biztonsági zónát hoznak létre; Ha a kezelő automata üzemmódban közeledik, a gép a hirtelen leállás helyett ellenőrzött lassítást kezdeményez, megelőzve az anyagi károkat, miközben garantálja a biztonságot.
A szoftverlogika a betöltési fázisok során bizonyos, nem veszélyes területekre vonatkozó "némító" funkciókat is tartalmaz, ami a nagy áteresztőképességű rendszerek standard követelménye. Annak érdekében, hogy tisztább képet adjunk arról, hogy ezek a funkciók hogyan vannak beépítve a hardverbe, itt vannak a nagy kapacitású vágósor biztonsági csomagunk legfontosabb paraméterei:
| Biztonsági funkció | Paraméter / Specifikáció | Megfelelőségi szabvány |
| Reteszelő kapcsolók | Elektromechanikus RFID kódolással; min. biztonsági integritási szint (SIL) 3 | ISO 14119 |
| Vészleállítási válasz | 3. kategória, „e” teljesítményszint (PL e); Leállási idő < 200 ms | ISO 13849-1 |
| Fényfüggöny felbontás | 14 mm-es ujjvédelem; 1800 mm-ig állítható magasság | IEC 61496-1/2 |
| Vágó huzalfeszültség-figyelő | Valós idejű nyúlásmérő visszajelzés; automatikus kikapcsolás > 5% eltérés esetén | Belső kockázatértékelés |
| Zajkibocsátás | Kezelő pozíciója < 75 dB(A) a vágási ciklus alatt | ISO 11202 |
Biztonsági paramétereink ilyen részletessége biztosítja, hogy a berendezés ne csak produktív, hanem kiszámítható is legyen a külső ingerekre adott válaszában. Nagy hangsúlyt fektetünk a karbantartási biztonságra is. A nagy kapacitású vezetékek gyakori vezetékcserét és tisztítást igényelnek. Üzemünk ezeket a gépeket "biztonságos tartás" funkcióval tervezi a huzaltekercsek vágására, mechanikus fékeket használva az elektromos tartás helyett, így biztosítva, hogy áramszünet esetén is a nehéz vágókeretek álló helyzetben maradjanak. Ez a mechanikai redundanciára való figyelem határozza meg a berendezéstervezés érett biztonsági kultúráját, és ez fémjelzi mérnöki filozófiánkat.Zenit. E mechanizmusok szabványosításával csökkentjük a kezelőkre nehezedő kognitív terhelést, lehetővé téve számukra, hogy a látens veszélyek miatti aggódás helyett a minőség-ellenőrzésre összpontosítsanak.
Az autoklávok a legkritikusabb nyomástartó edények az AAC lemezek gyártási folyamatában, ahol a magas hőmérsékleten és nyomáson történő gőzkezeléssel a pórusbeton nagy szilárdságú anyaggá alakul. Ezekre a hajókra vonatkozó biztonsági előírások érthető módon a legszigorúbbak.
Az autokláv tervezési filozófiánk a „mélységben történő védelem” elveiben gyökerezik. Anyagválasztással kezdjük: kiváló minőségű, finomszemcsés acéllemezeket használunk, amelyek a nyomástartó edények gyártásához olyan szabványok szerint tanúsítottak, mint az ASME Section VIII vagy az európai PED (Pressure Equipment Direktíva) 2014/68/EU. A hegesztési eljárásokat bevágásos ütési tesztek minősítik, és minden hegesztési varrat 100%-os roncsolásmentes vizsgálaton esik át, általában radiográfiás vagy ultrahangos vizsgálaton, hogy az edény üzembe helyezése előtt biztosítsák az abszolút integritást.
Maga a hajó azonban csak egy része a biztonsági egyenletnek. A vezérlő- és tehermentesítő rendszerekben az aktív biztonságot kezelik. AAC lapgyártó gépsorunk redundáns biztonsági rendszerrel rendelkezik minden autoklávban. Ez magában foglalja a több, független nyomáscsökkentő szelepet, amelyek a teljes gőztermelési kapacitás kezelésére alkalmasak, biztosítva, hogy a nyomás soha ne lépje túl a tervezett határértékeket. Ezenkívül megvalósítunk egy "biztonsági integritási szint" (SIL) besorolású logikai megoldót a vezérlőkörhöz.
Ez azt jelenti, hogy ha az elsődleges elektronikus nyomásszabályozó meghibásodik, egy másodlagos mechanikai biztonsági berendezés (például egy repesztőtárcsa vagy egy nagy integritású nyomásvédelmi rendszer) működésbe lép. Az autoklávajtók reteszelései talán a leglátványosabb biztonsági elem. Ezek mechanikusan és elektromosan reteszelve vannak, hogy megakadályozzák az ajtó kinyitását, miközben maradék nyomás van bent. A nyomás alá helyezés megkezdése előtt a reteszelőgyűrűt teljesen be kell kapcsolni, és a nyomást nullán kell ellenőrizni kettős érzékelővel, mielőtt a feloldási folyamat engedélyezhető.
Nagy kapacitású autoklávrendszereink robusztus jellegének további szemléltetésére tekintse át a vezérlési logikába ágyazott üzembiztonsági protokollok alábbi listáját:
A Zenithnél gyárunk minden autoklávot egyedi projektként kezel, amelynek meg kell felelnie a célország helyi előírásainak, miközben figyelembe kell vennie globális biztonsági alapvonalunkat. Tisztában vagyunk vele, hogy a hiba itt katasztrofális, ezért ragaszkodunk a harmadik fél általi ellenőrzéshez a gyártás során. Legyen szó a német TÜV-ről, a kínai speciális berendezéseket vizsgáló intézetről vagy egy amerikai felhatalmazott ellenőrről, autoklávjaink a legszigorúbb vizsgán való megfelelésre készülnek. Ez az elkötelezettség az autoklávot potenciális veszélyforrásból megbízható, produktív eszközzé alakítja a nagy kapacitású gyártósoron.
Az Ipar 4.0 modern korszakában az elektromos és vezérlőrendszerek képezik az AAC lapgyártó gépsor idegrendszerét. Ahogy a nagyobb kapacitásra léptetjük, az elektromos terhelések nőnek, és a logika bonyolultabbá válik, így ezeknek a biztosítékoknak az integritása a legfontosabb. A kockázatok itt nem csak az áramütést jelentik; ide tartoznak a rövidzárlatokból eredő tűzveszélyek, a szoftverhibák miatti gépi hibás működések, sőt a termelési hálózatot ért kiberbiztonsági fenyegetések is.
Gyárunk ezeket a problémákat olyan vezérlőpanelek tervezésével oldja meg, amelyek megfelelnek a szigorú IP (Ingress Protection) besorolásoknak, jellemzően IP54 vagy magasabb a főpanelnél, és IP67 a távoli I/O dobozoknál poros környezetben. Csak olyan alkatrészeket használunk, amelyek megfelelnek az IEC szabványoknak, biztosítva, hogy a kúszási távolságok és hézagok elegendőek legyenek a szivattyúkat és vágószerszámokat meghajtó motorvezérlő központokban (MCC-k) lévő magas feszültségekhez.
E biztosítékok kritikus jellege nyilvánvalóvá válik, ha figyelembe vesszük a nagy kapacitású vonal méretét. Ha egy 200 kW-os vágómotort vezérlő változtatható frekvenciás hajtás (VFD) ellenőrizetlenül meghibásodik, az mechanikai károsodáshoz vezethet. Ezért biztonsági architektúránk magában foglalja a „Safe Torque Off” (STO) funkciót magukba a hajtásokba integrálva.
Ez egy SIL-besorolású elektronikus jel, amely a fő vezérlőtől függetlenül eltávolítja a motor forgási teljesítményét. Ez egy vezetékes biztonsági funkció, amely megakadályozza a váratlan indításokat a karbantartás során. Ezenkívül a teljes elektromos elosztórendszert ívvillanásérzékelő és -csillapító rendszerek védik a főkapcsolóberendezésben. Digitális védelmi reléket használunk, amelyek nemcsak túláram esetén kapcsolnak ki, hanem elemzik a hullámformát is, hogy különbséget tegyenek az ártalmatlan bekapcsolási áram és a veszélyes ívhiba között, amely ezredmásodpercek alatt kiold, hogy visszatartsa a robbanási energiát.
Ennek a bonyolultságnak a kezelésére szabványosítottuk vezérlőrendszer-architektúránkat egy hibamentes PLC (Programmable Logic Controller) köré. Íme egy lista arról, hogyan alkalmazzuk ezeket az elektromos biztosítékokat AAC lapgyártó gépsorunkban:
Ez az elektromos biztonság iránti elkötelezettség azt jelenti, hogy berendezéseink működtetésekor nem csak a biztosítékokra hagyatkozhat. Kifinomult diagnosztikai rendszere van, amely minden motor és érzékelő állapotát közli. Mi, a Zenithnél hiszünk abban, hogy az intelligens üzem biztonságos üzem. Ezen biztosítékok integrálásával biztosítjuk, hogy termelési céljai teljesüljenek anélkül, hogy az elektromos infrastruktúra vagy csapata jólétét veszélyeztetnénk. Az eredmény egy olyan gyártósor, amely nagy teljesítményt ad a lehető legmagasabb üzemidővel, egy olyan vezérlőrendszerrel, amely éppoly biztonságos, mint intelligens.
Összefoglalva, arra a kérdésre, hogy milyen biztonsági szabványokat alkalmaznak a nagy kapacitású AAC lapgyártó berendezésekben, a mechanikai, nyomás- és elektromos rendszerek tervezésének átfogó áttekintése adja meg a választ. Az iparág az alapvető megfelelőségen túl egy holisztikus megközelítés felé mozdult el, ahol a biztonság a gép DNS-ébe ágyazódik. A vágóvonal reteszelt védőburkolataitól az autoklávvezérlők SIL-besorolású logikájáig és az íválló kapcsolóberendezésekig minden alkatrész szerepet játszik az Ön legértékesebb eszközeinek védelmében: az emberek és a termelési idő. Ezek a szabványok, beleértve az ISO 13849-et, a PED-et és az ASME-t, nem csupán referenciaértékek, hanem a megbízható, nagy teljesítményű gyártás alapja.
Ha fel szeretné fejleszteni létesítményét, vagy olyan új termékcsaládba szeretne beruházni, amely a biztonságot helyezi előtérbe, anélkül, hogy a kapacitást veszélyeztetné, ne keressen tovább. Üzemünk,Zenit, rendelkezik azzal a szakértelemmel, hogy a legszigorúbb nemzetközi biztonsági szabványoknak megfelelő AAC lapgyártó gépsorokat szállítson. Meghívjuk Önt, hogy még ma vegye fel a kapcsolatot csapatunkkal, hogy megvitassák konkrét igényeit, és megtudják, hogyan biztosíthatnak mérnöki megoldásaink nyugalmat és versenyelőnyt. Építsünk együtt egy biztonságosabb, termelékenyebb jövőt.
Az elsődleges szabványok régiónként eltérőek, de a legszélesebb körben elismert az ASME Boiler and Pressure Vessel Code (VIII. szakasz) Észak-Amerikában és a nyomástartó berendezésekről szóló 2014/68/EU irányelv Európában. A nagy kapacitású AAC lapgyártósor-berendezések esetében ezek betartása nem alku tárgya. Ezek a szabványok határozzák meg az anyagokat, a tervezési képleteket, a gyártási folyamatokat és a vizsgálati eljárásokat. Például az ASME dokumentált "Felhasználói tervezési specifikációt" és "Gyártói adatjelentést" igényel, amelyet egy minősített ellenőr pecsételt meg. A PED a veszélyességi kategórián alapuló megfelelőségértékelési modult igényel, amely gyakran magában foglal egy „bejelentett szervezetet” a nagynyomású tartályok esetében. Zenith-i gyárunk minden autoklávot úgy épít, hogy megfeleljen vagy meghaladja ezeket a referenciaértékeket, biztosítva a globális működőképességet és biztonságot.
A tesztelés gyakoriságát jellemzően az ISO 14121 vagy hasonló szabványok szerinti kockázatértékelés határozza meg. Nagy kapacitású berendezések esetén azonban a kétrétegű megközelítést javasoljuk. Először is, a kezelőnek naponta el kell végeznie az összes reteszkapcsoló és fényfüggöny működőképességének ellenőrzését egy speciális kulccsal vagy tesztrúddal a gyártás megkezdése előtt. Ez biztosítja, hogy a biztonsági funkció ne sérüljön meg egyik napról a másikra. Másodszor, egy képzett villanyszerelőnek vagy biztonsági tisztnek negyedévente átfogóbb érvényesítést kell végeznie, beleértve a leállási teljesítményt biztosító időzítési teszteket (az ISO 13849 szerint). Ez magában foglalja a tényleges féktávolságok és idők mérését annak ellenőrzésére, hogy nem romlottak-e le a mechanikai kopás miatt, amely kritikus tényező, amelyet az AAC lapgyártó gépsorunkban tervezünk.
Igen, sok esetben a modern biztonsági elemek utólag is beépíthetők, bár a bonyolultság változó. Mechanikai veszélyek esetén gyakran megvalósítható reteszelt védőburkolatok és fényfüggönyök hozzáadása. Nyomásrendszerek esetén lehetséges a fejlett vezérlési logika vagy redundáns nyomáscsökkentő szelepek utólagos felszerelése, de ehhez az edény kialakításának alapos újraellenőrzése szükséges. A legnagyobb kihívást gyakran a vezérlőrendszer architektúrája jelenti. Előfordulhat, hogy a régebbi gépek nem képesek integrálni a modern biztonsági PLC-kkel. Ilyen esetekben a vezérlőrendszer részleges vagy teljes frissítése szükséges. Üzemünkben olyan modernizációs csomagokat kínálunk az AAC lapgyártó gépsorokhoz, amelyek frissítik az elektromos biztonsági áramköröket, hogy azok megfeleljenek a jelenlegi PL és SIL szinteknek, jelentősen csökkentve a kockázatot még a régebbi rendszereken is.
A szoftverek egyre kritikusabb szerepet töltenek be, az egyszerű logikán túl az összetett biztonsági funkciók felé haladnak. A modern AAC Sheet Production Line Equipmentben a szoftver felelős a „biztonságos sebességfigyelésért”, amely biztosítja, hogy a tengelyek ne lépjék túl a meghatározott biztonságos határértékeket. Kezeli a biztonsági érzékelők "elnémítását" és "eltolását" az automatikus anyagbetöltés során, hogy megakadályozza a szükségtelen leállásokat. Lényeges, hogy a dedikált biztonsági PLC-ken futó biztonsági szoftvereket olyan szabványok szerint fejlesztették ki, mint az IEC 61508 vagy az ISO 13849, amelyek szigorú tesztelést és érvényesítést írnak elő (V-modell). Ez a szoftver elkülönül a szabványos vezérlőkódtól; Folyamatosan öndiagnosztikát végez, és biztonságos állapotba állítja, ha bármilyen inkonzisztenciát, például memória- vagy időzítési hibát észlel, biztosítva, hogy még egy szoftverhiba sem vezethet veszélyes helyzethez.
A hőfeszültség-kezelés létfontosságú, mert a gyors hőmérséklet-változások jelentős feszültséggradienseket hozhatnak létre az autokláv vastag acélfalain belül. Ha a gőzt túl gyorsan vezetik be egy hideg edénybe, a belső fal gyorsabban tágul, mint a külső fal, nyomófeszültségeket hozva létre, amelyek idővel anyagfáradáshoz vagy akár lokális folyáshoz vezethetnek. Ezzel szemben a gyors lehűlés húzófeszültséget hozhat létre, amely mikrorepedéseket nyit meg. Ezek a fáradtsági ciklusok rejtett, hosszú távú biztonsági kockázatot jelentenek. Nagy kapacitású AAC lapgyártó gépsorunk szoftver alapú vezérlőket tartalmaz, amelyek szabályozzák a hőmérséklet növekedését (általában nem haladja meg a 0,5 °C-ot percenként a kezdeti melegítés során) és csökkenti. Ez az "ellenőrzött rámpa" védi a hajó kohászati integritását, megakadályozza a korai meghibásodást és biztosítja a berendezés biztonságát annak teljes 20-30 éves élettartama alatt.
